| 型号 |
PTYY或 PTY03 PTY23 PTYA23 PTYL23 |
| 执行标准 |
TB/T 2476-2017《铁路信号电缆》 |
| 产品形貌 |
一、产品名称及型号规格 塑料护套铁路信号电缆:PTY03、PTY23 综合护套铁路信号电缆：PTYA23 铝护套铁路信号电缆：PTYL23 规格：4、6、8、9、12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61 二、手艺特点 1、绝缘单线接纳实芯聚乙烯绝缘结构 ，物理性能优越 ，且耐压强度高。 2、本产品结构稳固 ，信号传输性能稳固。 三、使用特征 1、电缆的使用情形温度为－40℃～＋60℃ ，敷设的情形温度不低于－10℃。 2、电缆的恒久事情温度应不凌驾＋70℃。 3、电缆的允许弯曲半径：非铠装电缆应不小于电缆外径的10倍；铠装电缆应不小于电缆外径的15倍。 |
| 应用说明 |
适用于额定电压交流500V或直流1000V及以下传输铁路信号、音频信号或自动信号装置的控制电路 ，其中综合护套、铝护套铁路信号电缆具有一定的屏障性能 ，相宜于电气化区段或其它有强电滋扰的地区敷设。 |
| 型 号 | 名 称 |
|---|---|
| PTYY或 PTY03 |
聚乙烯绝缘聚乙烯外护套铁路信号电缆 |
| PTY23 |
聚乙烯绝缘钢带铠装聚乙烯外护套铁路信号电缆 |
| PTYA23 |
聚乙烯绝缘综合护套钢带铠装聚乙烯外护套铁路信号电缆 |
| PTYL23 |

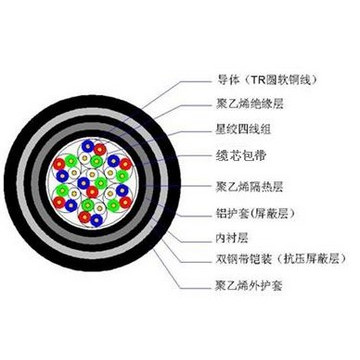

聚乙烯绝缘铝护套钢带铠装聚乙烯外护套铁路信号电缆 |
