盘算机与仪表电缆

执行标准

GB/T 19666-2005 《阻燃与耐火电线电缆通则》，TICW/06-2009《盘算机与仪表电缆》

产品形貌

一、产品概述

本产品适用于额定电压U0/U为300/500V及以下的输配电线路上。

适用于电子盘算机系统、监控回路、自动化控制系统的信号传输及检测仪器、仪表毗连用毗连线。

二、型号及名称

型号	中文名称
DJYPV(DJYJPV)	铜芯聚乙烯（或交联聚乙烯）绝缘聚氯乙烯护套铜丝分相屏障盘算机电缆
DJYVP(DJYJVP)	铜芯聚乙烯（或交联聚乙烯）绝缘聚氯乙烯护套铜丝总屏障盘算机电缆
DJYPVP(DJYJPVP)	铜芯聚乙烯（或交联聚乙烯）绝缘聚氯乙烯护套铜丝分相和总屏障盘算机电缆
DJYVP2(DJYJVP2)	铜芯聚乙烯（或交联聚乙烯）绝缘聚氯乙烯护套铜带总屏障盘算机电缆
DJYP2V(DJYJP2V)	铜芯聚乙烯（或交联聚乙烯）绝缘聚氯乙烯护套铜带分相屏障盘算机电缆
DJYP2VP2(DJYJP2VP2)	铜芯聚乙烯（或交联聚乙烯）绝缘聚氯乙烯护套铜带分相和总屏障盘算机电缆
DJYVP3(DJYJVP3)	铜芯聚乙烯（或交联聚乙烯）绝缘聚氯乙烯护套铝塑复合膜总屏障盘算机电缆
DJYP3V(DJYJP3V)	铜芯聚乙烯（或交联聚乙烯）绝缘聚氯乙烯护套铝塑复合膜分相屏障盘算机电缆
DJYP3VP3(DJYJP3VP3)	铜芯聚乙烯（或交联聚乙烯）绝缘聚氯乙烯护套铝塑复合膜分相和总屏障盘算机电缆

三、使用特征

1 额定电压U0/U为300/500V。

2 电缆导体恒久允许最高事情温度为90℃。

3 电缆运行最低情形温度0℃。

4 最小弯曲半径为电缆外径的6倍。

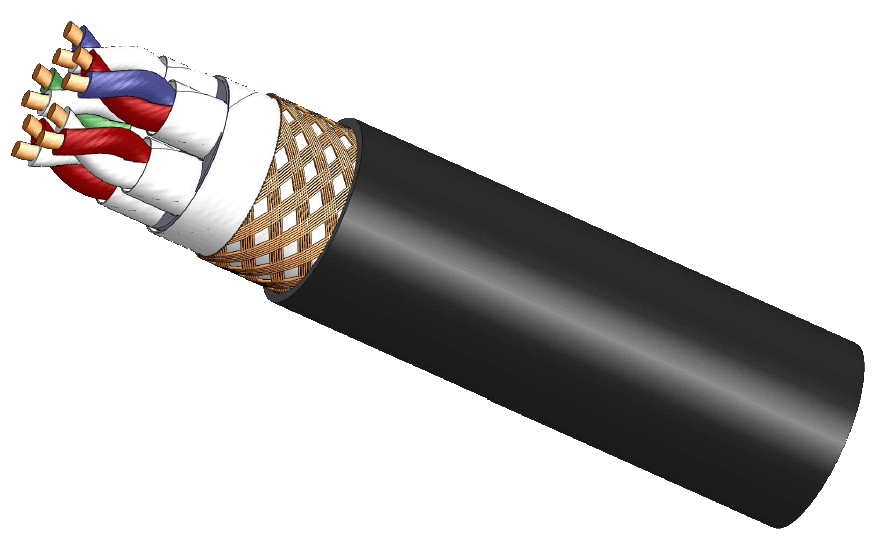

四、典范结构图

1副本

五、手艺参数

1、导体电阻、标称厚度、颜色

2、手艺性能

序号	项目			单位	标准值
序号	项目			单位	聚乙烯	聚氯乙烯	聚烯烃
1	电性能		电压试验，AC 1.5kV，5min	——	不击穿
2	物理机械性能	绝缘	老化前抗张强度不小于	N/mm2	12.5	12.5	9.0
			老化前后抗张强度转变率不凌驾	%	±25	±25	±30
			老化前断裂伸长率不小于	%	150	150	125
			老化后断裂伸长率不小于	%	-	150	100
			老化前后断裂伸长率转变率不凌驾	%	±25	±25	±40
3		外护套	老化前抗张强度不小于	N/mm2	12.5	12.5	9.0
			老化后抗张强度不小于	N/mm2	12.5	12.5	7.0
			老化前后抗张强度转变率不凌驾	%	±25	±25	±30
			老化前断裂伸长率不小于	%	150	150	125
			老化后断裂伸长率不小于	%	-	150	110
			老化前后断裂伸长率转变率不凌驾	%	±25	±25	±30
4	阻燃性能	ZA	通过GB/T 18380.33中划定的A类成束燃烧试验；试样炭化部分高度不大于	m	2.5
		ZB	通过GB/T 18380.34中划定的A类成束燃烧试验；试样炭化部分高度不大于	m	2.5
		ZC	通过GB/T 18380.35中划定的A类成束燃烧试验；试样炭化部分高度不大于	m	2.5

应用说明

本产品适用于额定电压U0/U为300/500V及以下的输配电线路上。

适用于电子盘算机系统、监控回路、自动化控制系统的信号传输及检测仪器、仪表毗连用毗连线。
